Géotraitements rasters

Objet

L’objectif est de comprendre pourquoi le carroyage filosofi ne recouvre pas tout l’espace.

flowchart LR
  A[image raster] --> C{découper}
  B[carreaux vecteur] --> C{découper}
  C --> D[image hors carreau]

Comment s’appelle le schéma ci-dessus ?

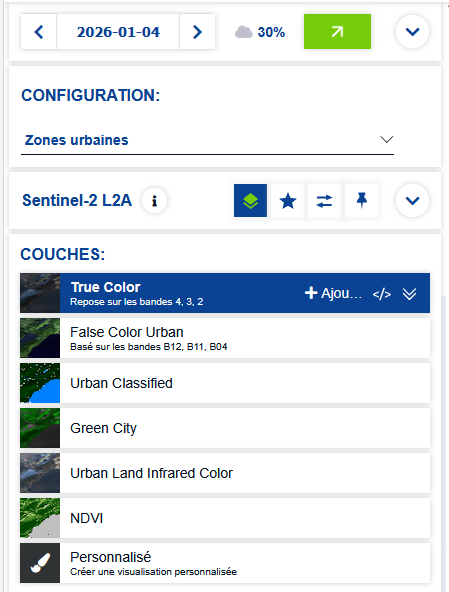

Utiliser copernicus hub pour obtenir une image aérienne

Paramétrage

Déterminer la zone, de quelle manière ?

Quelle type d’image prendre ?

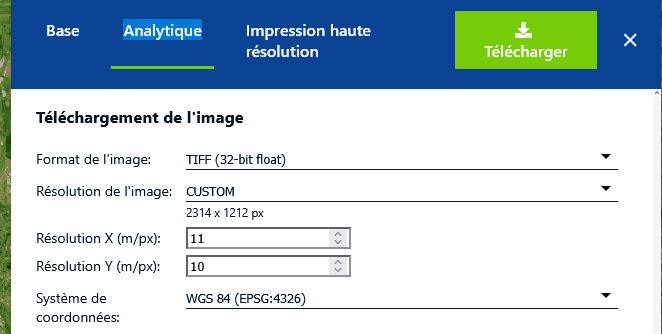

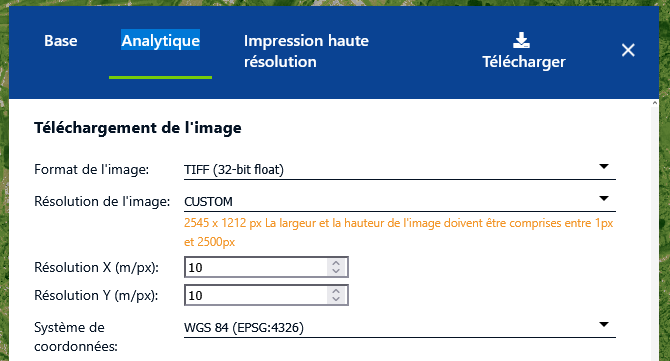

Téléchargement de la carte

Justifier les options choisies :

format image
type de résolution
projection

Etapes géotraitements

Géotraitement 1 = Reprojeter

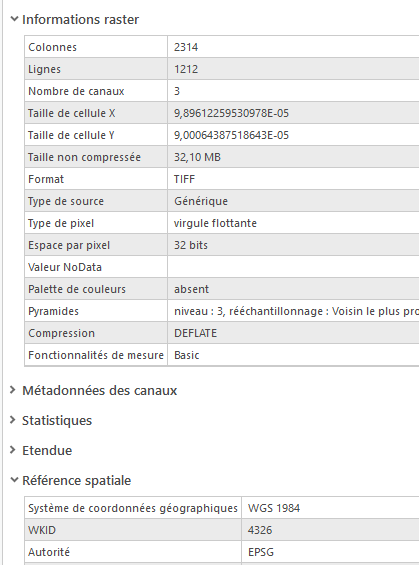

Quelle est la taille du pixel ? S’agit-il de mètres ?

A part la taille du pixel, à quoi sert de reprojeter le raster ?

Géotraitement 2 = Découper le raster

On se sert des carreaux manquants pour découper le raster dessus.

Carreaux manquants

L’extraction des carreaux manquants est faite sous R par département et fournie aux étudiants.

La question à régler est sur l’importance des carreaux manquants. On fait un test sur Bondy, puis une comparaison par dpt et enfin le cas spécifique de la Martinique.

Bondy

Données et intersection limite commune et carreau

Chargement des couches : commune et carreaux

Code

library(sf)

Linking to GEOS 3.13.1, GDAL 3.11.4, PROJ 9.7.0; sf_use_s2() is TRUE

Code

commune <- st_read("data/cours5.gpkg", "commune", quiet=T)
bondy <- commune [commune$code == '93010',]
st_layers("data/dataCours1/car.gpkg")

Driver: GPKG
Available layers:
  layer_name geometry_type features fields              crs_name
1        dpt                    169      5 RGF93 v1 / Lambert-93
2      bondy       Polygon      132     17 RGF93 v1 / Lambert-93

Code

car <- st_read("data/dataCours1/car.gpkg", "dpt", quiet=T)

Intersection Bondy - carreaux dpt puis union des carreaux pour accélérer les traitements.

En effet les traitements spatiaux sur des polygones peuvent être très lents, autant traiter une union des carreaux plutôt que chaque carreau séparé.

Code

inter <- st_union(st_intersection(bondy,car))

Différence symétrique entre la zone communale et le gros carreau

Code

diff <- st_difference(bondy$geom, inter)

Cartographie

Code

library(mapsf)
mf_map(diff)
mf_map(bondy, add = T, col = NA)

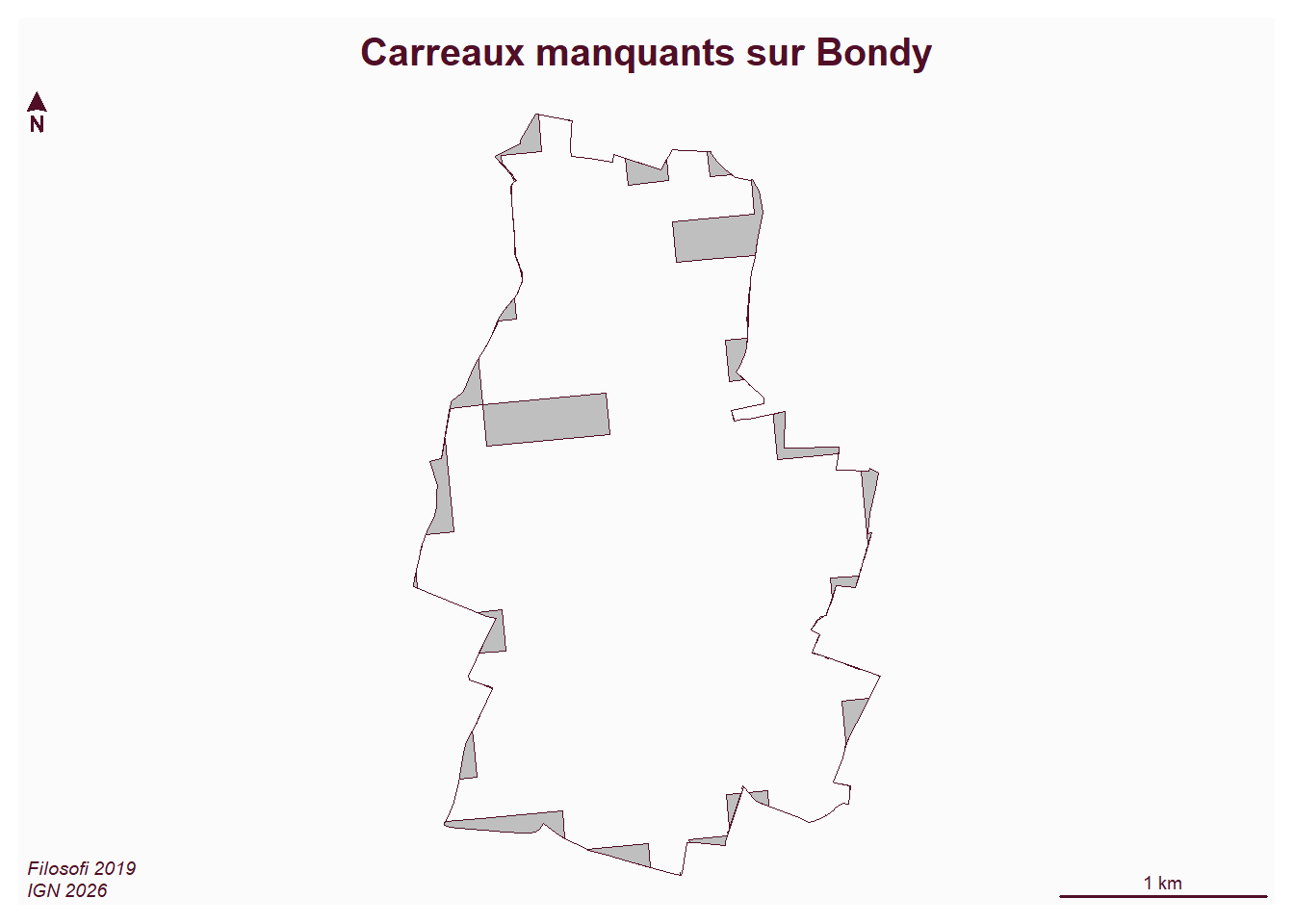

mf_layout("Carreaux manquants sur Bondy","Filosofi 2019\nIGN 2026")

Le shéma de l’opération

flowchart LR
  A[car] --> C{intersecter}
  B[commune] --> C{intersecter}
  C --> D[inter]
  D --> E{fusion}
  E --> F[car fusionnés]
  F --> H{difference}
  B[commune] --> H
  H --> I(carreaux absents)

Traitement par lot

On procéde par dpt, pour éviter d’avoir des délais de traitement trop longs.

Code

commune <- st_read("data/cours5.gpkg", "commune", quiet=T)
car <- st_read ("data/cours5.gpkg", "car", quiet=T)
# on agrège les carreaux par dpt
aggCar <- aggregate(car [, c( "dpt.1")], by = list(car$dpt.1), length)
# même opération sur les communes
aggCommune <- aggregate(commune [, "dpt"], by=list(commune$dpt), length)
names(aggCar)[1:2] <- c("dpt", "nb")
names(aggCommune)[1:2] <- c("dpt", "nb")
diff <-  NULL
commune <- commune[commune$dpt != 97,]
dpt <- unique(commune$dpt)
for (d in dpt){
  #print(d)
  tmp <- st_difference(aggCommune [aggCommune$dpt == d, c("dpt")], aggCar [aggCar$dpt == d, c("dpt")])
  diff <- rbind(tmp, diff)
}

Code

#diff <- st_cast(diff,"POLYGON")
inter <- st_intersection(diff, commune)
inter <- inter [, c("code", "nom")]
st_write(inter , "data/cours5.gpkg", "carreau_manquant", delete_layer = T, quiet = T)

Code

car <- st_read ("data/cours5.gpkg", "car", quiet=T)
commune <- st_read("data/cours5.gpkg", "commune", quiet=T)
car$dpt <- as.integer(car$dpt)
par(mfrow=c(1,2))
d <- 93
for (d in c(93,94)){
  #mf_map(car [car$dpt.1== d,])
  mf_map(commune [commune$dpt == d,], col=NA, border="cadetblue4", lwd = 4)
  mf_map(diff [diff$dpt.1 == d,], col="red", add = T)

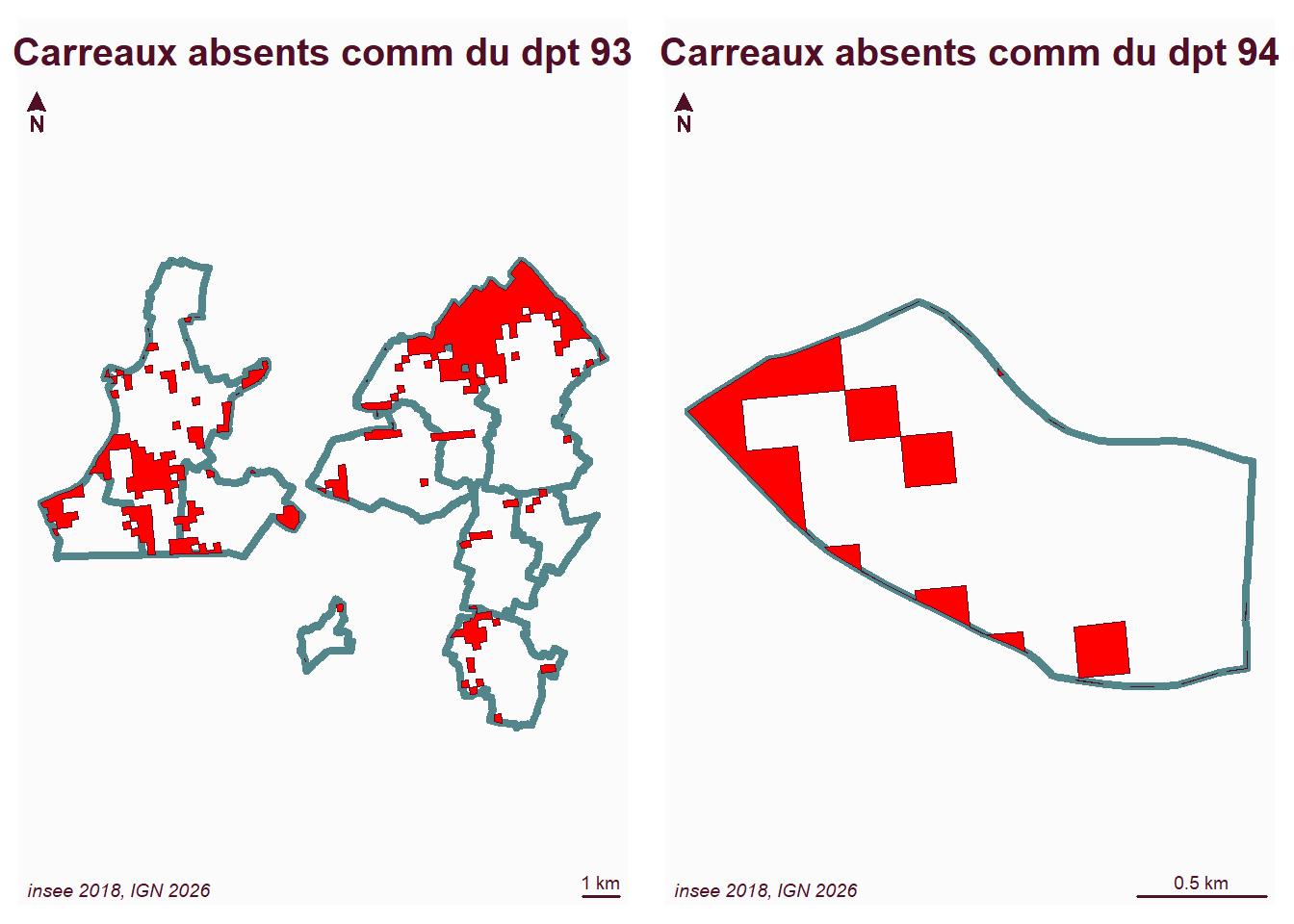

  mf_layout (paste0("Carreaux absents comm du dpt ", d), "insee 2018, IGN 2026")
}

Cas de la Martinique

Code

car <- st_read ("data/cours5.gpkg", "car97", quiet=T)
commune <- st_read("data/cours5.gpkg", "commune", quiet=T)
commune <- commune[commune$dpt == 97,]
commune <- st_transform(commune, 5490 )
agg <- aggregate (commune [, c("dpt")], by = list(commune$dpt), length)
agg2 <- aggregate (car [,c("dpt")], by = list(car$dpt), length)
diff97 <- st_difference(agg, agg2 )
# on garde par commune
inter <- st_intersection(diff97, commune [, c("code", "nom")])
inter <- inter [,c("code", "nom")]
inter <- st_cast(inter,"POLYGON")
st_write(inter, "data/cours5.gpkg", "carreau_manquant97", delete_layer = T, quiet = T)

Code

mf_map(inter, col = "red")
#mf_map(car, add = T)
mf_map(commune, add = T, col=NA, border="cadetblue4", lwd = 4)
# mf_map(diff97, col="red", add = T)

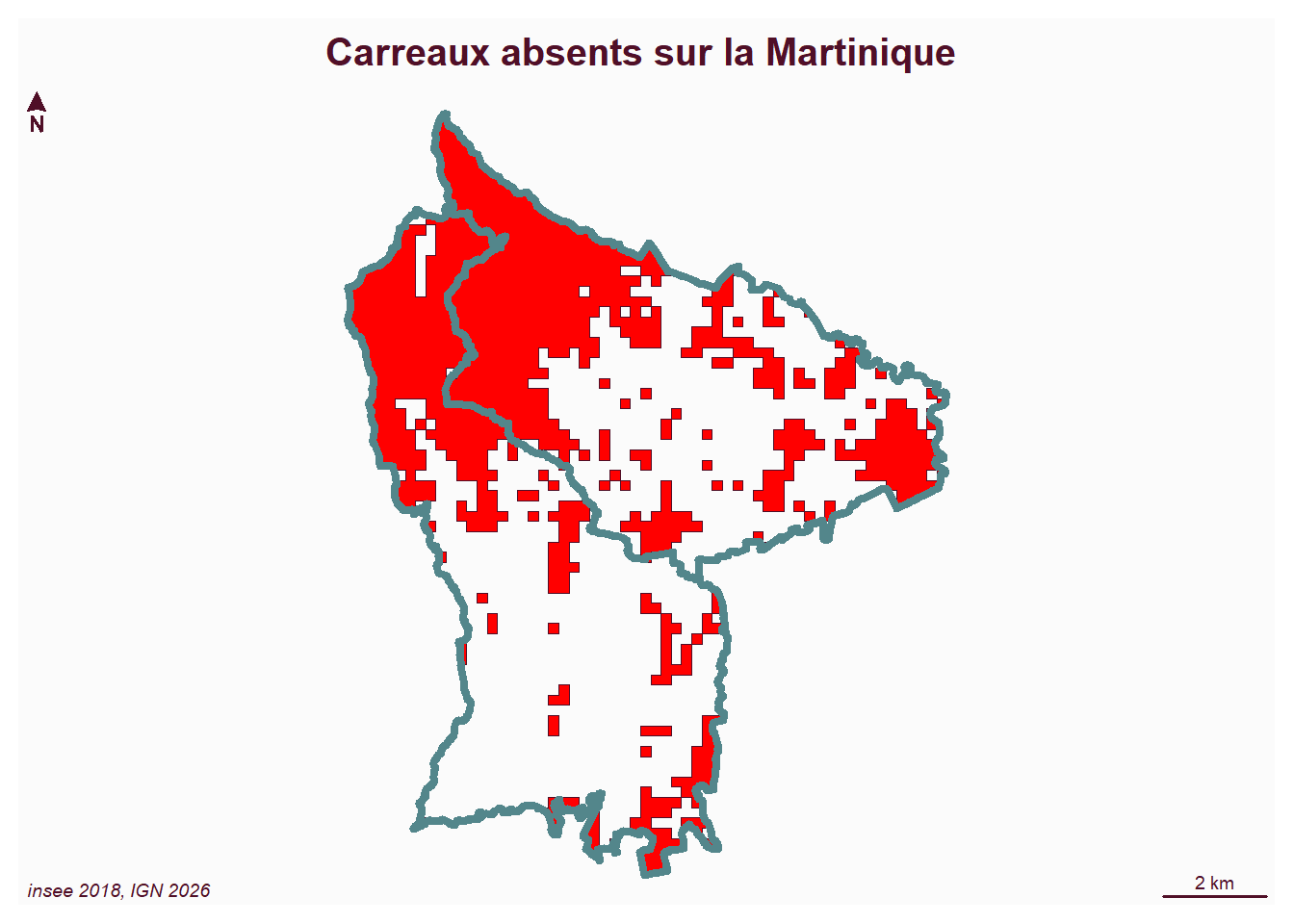

mf_layout ("Carreaux absents sur la Martinique ", "insee 2018, IGN 2026")

Découper le raster

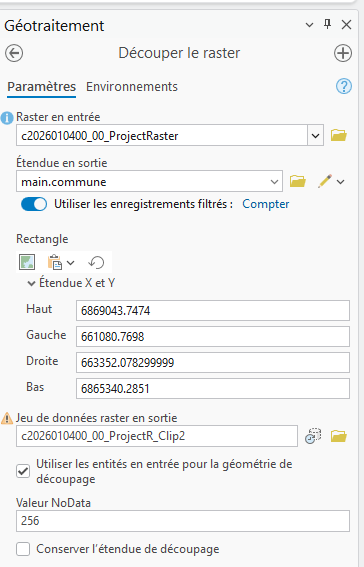

Essayer de découper le raster à la commune, puis au carreau manquant

Essayer avec ou sans l’option utiliser la géométrie en entrée…

Géotraitement 3 = convertir la couleur du raster en niveaux de gris

Il s’agit de créer un masque binaire, avec les valeurs 0 et 1

outil Reclassification

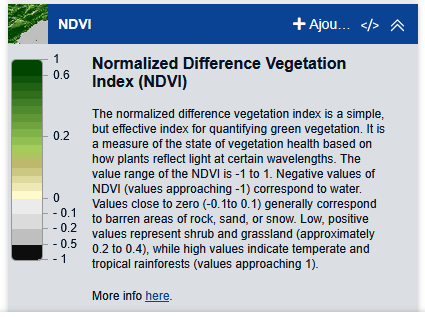

Si on prend l’indice ndvi est-ce nécessaire ?

Géotraitement 4 : seuillage

Outil informations sur l’image, quelles valeurs à retenir ?

Géotraitement 5 = raster => vecteur

outil Raster vers polygone

puis taille et lissage

calculer la géométrie (clic droit sur table attributaire)
puis lisser un polygone

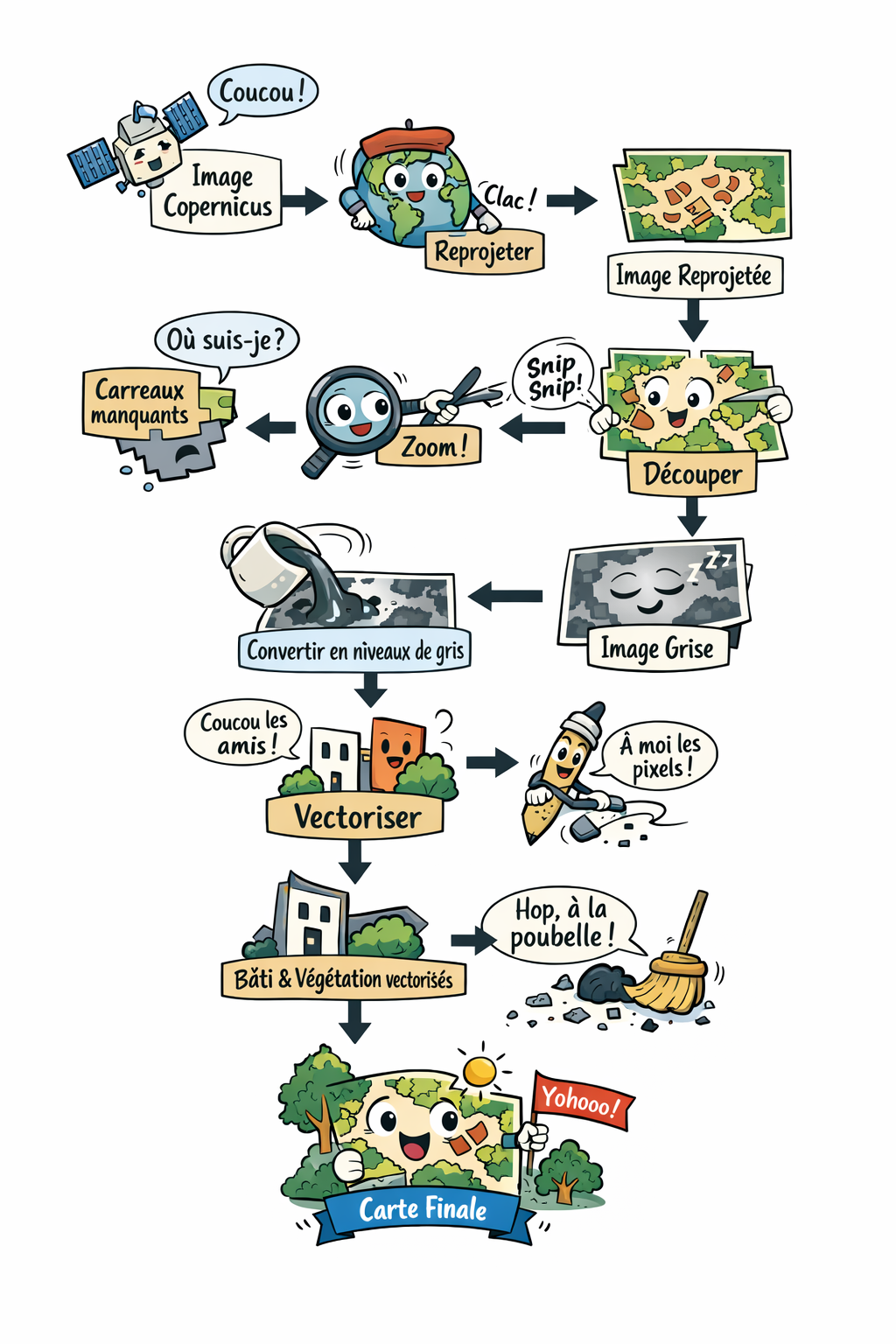

Schéma complet

Utiliser une syntaxe mermaid (voir sur internet)

flowchart LR
  A[image copernicus] --> B{reprojeter}
  B --> C[image reprojetée]
  C --> E{Découper}
  D[carreaux manquantes] --> E
  E --> F[extractions image]
  F --> G{convertir en niveaux de gris}
  G --> H[image grise]
  H --> I{seuillage}
  I --> J[carreaux bat et végétation]
  J --> K{vectoriser}
  K --> L[bat et végétation vectorisés]
  L --> M{supprimer les petites géométries}
  M --> N[carte finale]

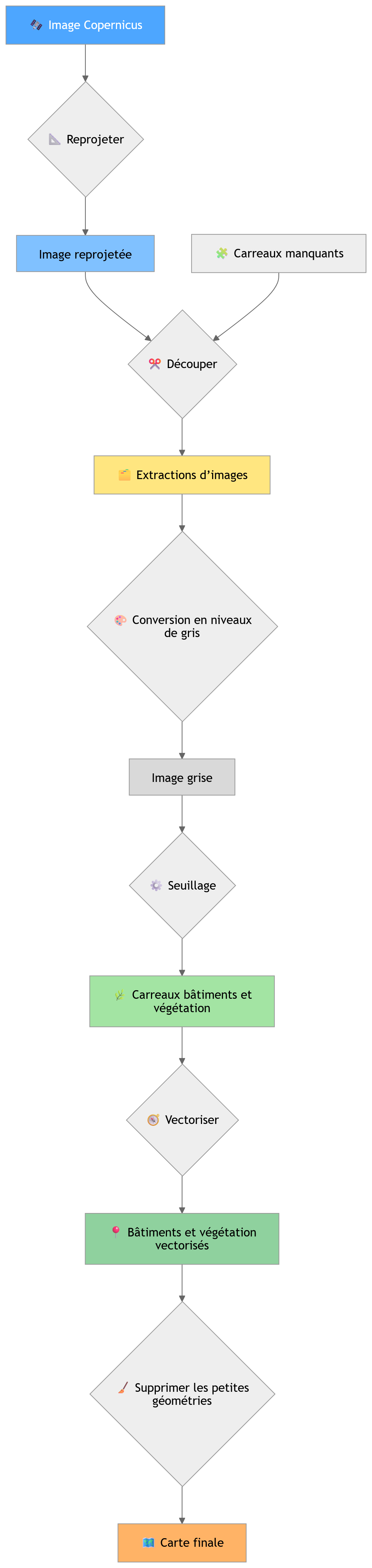

avec l’AI
