Géoréférencement

Objet

En fait au delà de l’exercice pratique de géoréférencement, il s’agit de faire un point sur les projections.

3 datums à connaître

WGS84 / RGF93 / ETRS89

WGS84 et Lambert 93

Observer une carte topo IGN : comprendre le quadrillage

2 quadrillages WGS 84 et Lambert 93

A connaître, les emprises de la France dans les deux systèmes

Code

read.csv("data/2Grilles.csv")

           X           lat                long
1      WGS84       41 / 52             -4 / 10
2 Lambert 93 6 / 7 millons 100 M / 1.2 million

Mais il y a beaucoup d’autres grilles, tous les CRS possibles sur une zone donnée avec les emprises CRS explorer

Autre outil :

bboxfinder

Exercice 1 = trouver la projection des premiers carreaux insee

La ressource est sur le site de l’insee, terme de recherche :

carreaux 1 km recensement population

Il faut prendre l’item : données carroyées à 1 kilomètre

Regarder le .pdf et trouver le système de projection

Qui porte ce système ? Pourquoi l’insee choisit ce système ?

Arcgis Pro

Sous Arcgis Pro, la donnée s’ouvre-t-elle ?

Image pb licence

Prendre plutôt le fichier mise à dispo carreauPB.gpkg.

Emprise des données

Il faut trouver un Y de 2 millions et un X de 500 M

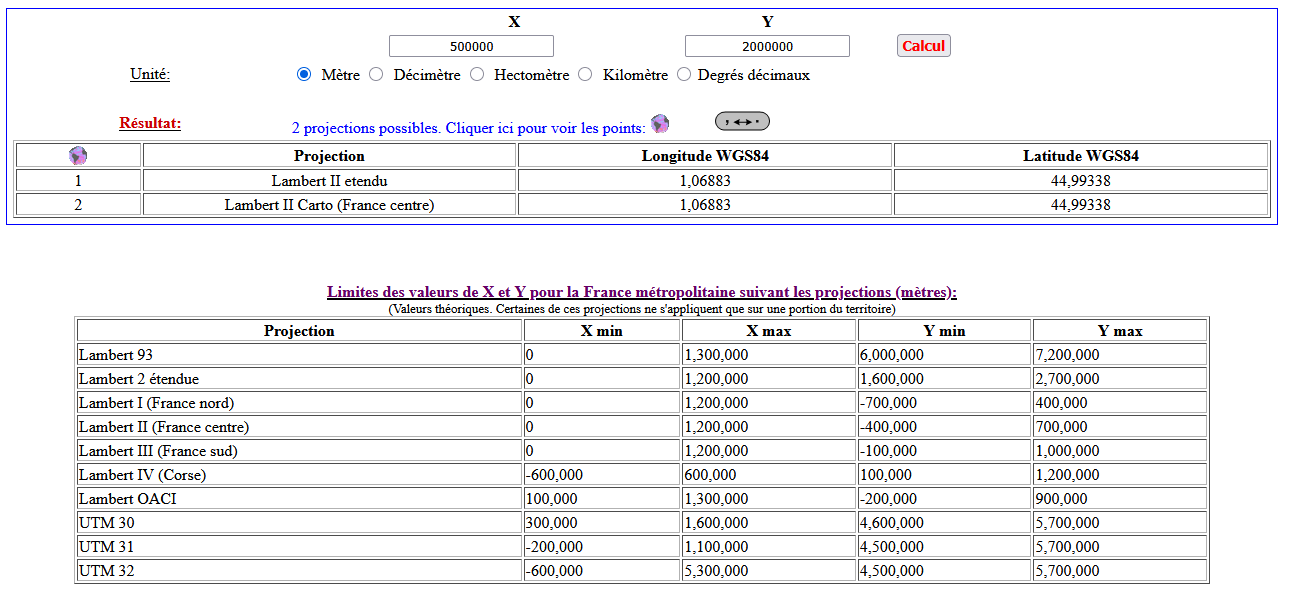

https://geofree.fr/gf/projguess.asp, le tableau permet de voir toutes les emprises

voire même de mettre l’ordre de grandeur de l’emprise

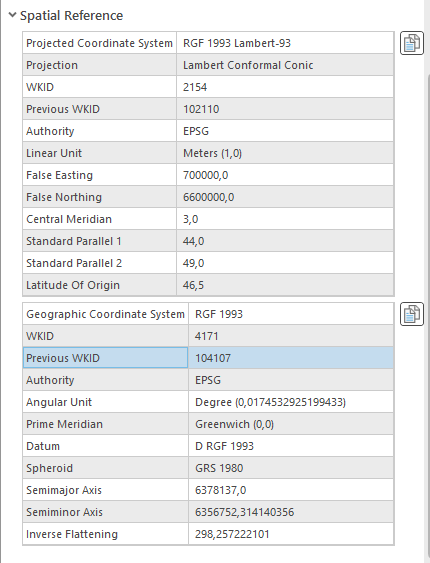

Systèmes de coordonnées

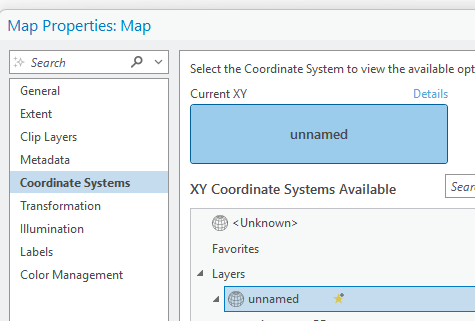

Au niveau du projet Arcgis

### Couche

Qu’en déduire ?

R

On charge la donnée

Code

library(sf)

Linking to GEOS 3.13.1, GDAL 3.11.4, PROJ 9.7.0; sf_use_s2() is TRUE

Code

data <- st_read("data/gros/R_rfl09_LAEA1000.mid", quiet=T)
petit <- data [1:10,]  # pour faire des tests

Code

# une bibliothèque permmet de suggérer le crs inexistant
library(crsuggest)

Using the EPSG Dataset v10.019, a product of the International Association of Oil & Gas Producers.
Please view the terms of use at https://epsg.org/terms-of-use.html.

Code

coordBondy <-  c(48.9,2.46)
guess_crs(petit, coordBondy)

Evaluating CRS options...

The 'best guess' for the CRS of your data is EPSG code 32439.
Use `sf::st_crs(your_data) <- 32439` to use this CRS for your data.
View the returned dataset for other possible options.

# A tibble: 8 × 2
  crs_code dist_km
  <chr>      <dbl>
1 32439      2149.
2 32639      2149.
3 32239      2149.
4 6933       5117.
5 3857       5801.
6 3395       5802.
7 6931      10525.
8 3832      11505.

Code

st_crs (petit) <- 32439

Code

# c'est un epsg qui concerne l'Azerbaidjan...
petit <- st_transform(petit, crs = 4326)
petit

Simple feature collection with 10 features and 4 fields
Geometry type: POLYGON
Dimension:     XY
Bounding box:  xmin: 46.63099 ymin: 21.71906 xmax: 46.67323 ymax: 21.75716
Geodetic CRS:  WGS 84
    x_laea  y_laea   ind indXYNE1                       geometry
1  3210000 2929000  10.0        0 POLYGON ((46.63358 21.72672...
2  3210000 2930000  26.0        0 POLYGON ((46.63228 21.73562...
3  3211000 2928000   1.0        0 POLYGON ((46.64446 21.71906...
4  3211000 2930000  46.0        0 POLYGON ((46.64188 21.73686...
5  3212000 2928000  42.5        0 POLYGON ((46.65405 21.72031...
6  3212000 2929000  55.0        1 POLYGON ((46.65276 21.72921...
7  3212000 2930000 157.5        0 POLYGON ((46.65147 21.73811...
8  3212000 2931000   5.0        0 POLYGON ((46.65018 21.74701...
9  3213000 2928000  23.0        0 POLYGON ((46.66364 21.72155...
10 3213000 2929000  90.0        0 POLYGON ((46.66235 21.73045...

Dommage, mais 46,21 ce n’est pas -4 / 10 …

Heureusement, cela fonctionne sous Qgis de façon automatique.

Exercice 2 aire des carreaux

Angle vs Aire

Dans les faits, on mesure les carreaux, ils sont supposés faire 1 km donc… en m² ?

Code

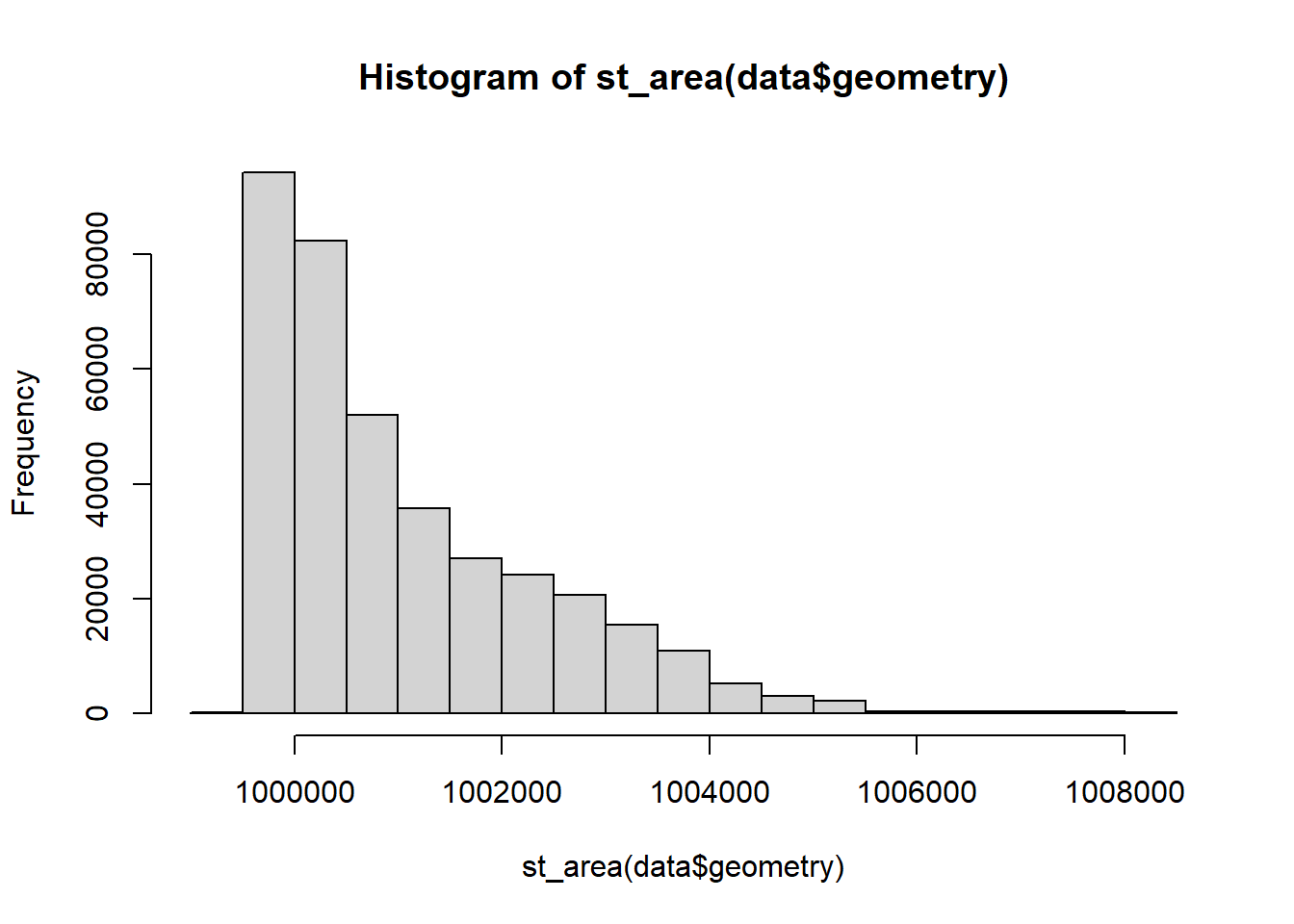

hist(st_area(data$geometry))

Code

# filtrage pour représentation carto
data <- data [c(1:13000),]
data$aire <- st_area(data$geometry)/1000000
summary(data$aire)

   Min. 1st Qu.  Median    Mean 3rd Qu.    Max.
 0.9995  1.0002  1.0004  1.0004  1.0006  1.0011

Code

# pour cartographier on filtre sur les 1500 premiers carreaux
st_write(data,"data/carreauPB.gpkg", "carLeger", delete_layer = T)

writing: substituting ENGCRS["Undefined Cartesian SRS with unknown unit"] for missing CRS

Deleting layer `carLeger' using driver `GPKG'
Writing layer `carLeger' to data source `data/carreauPB.gpkg' using driver `GPKG'
Writing 13000 features with 5 fields and geometry type Polygon.

Code

library(mapsf)

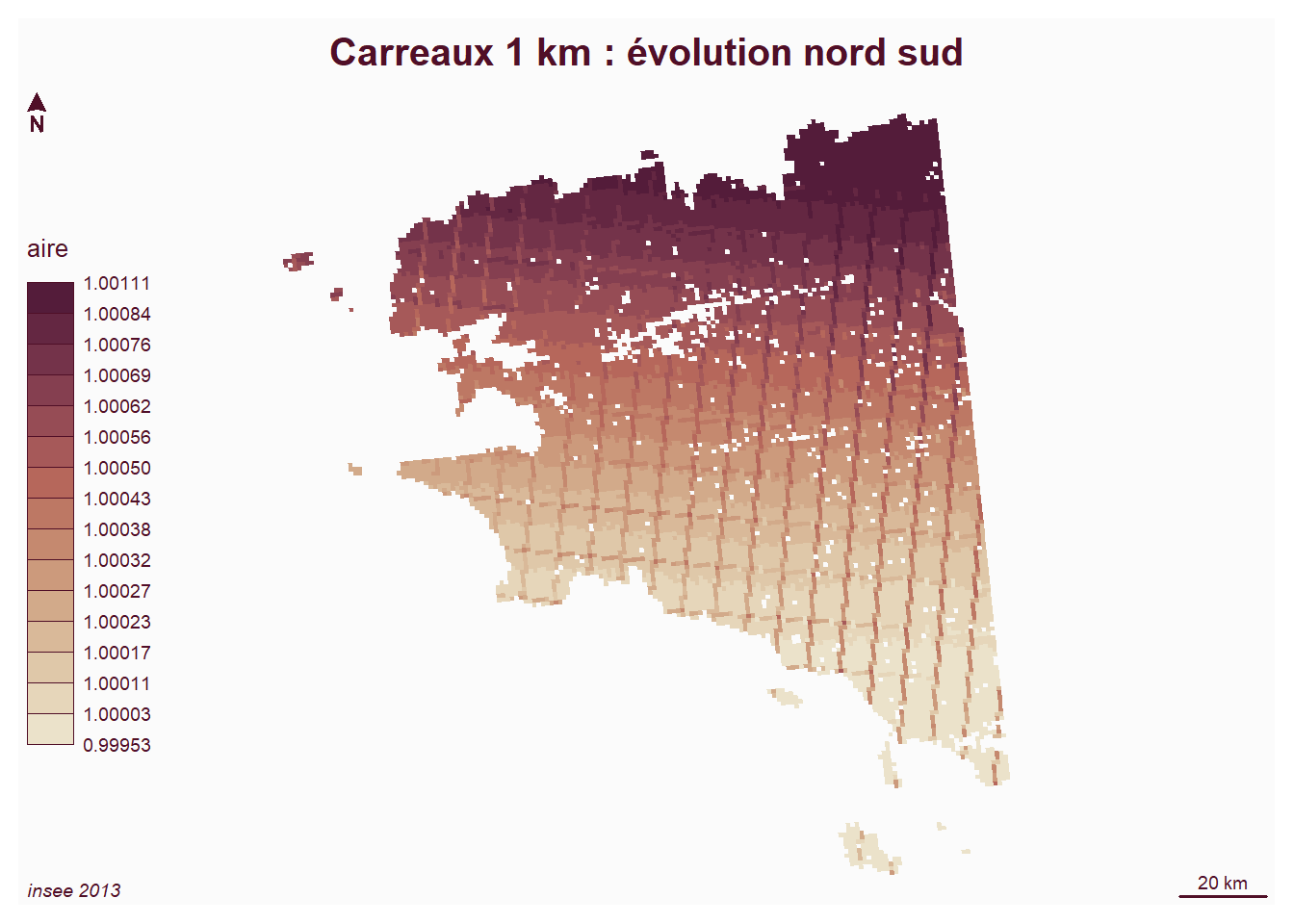

mf_map(data, type = "choro", var = "aire", border = NA, leg_val_rnd = 5)
mf_layout("Carreaux 1 km : évolution nord sud", "insee 2013")

Que dire sur la déformation de l’espace ?

Géoréférencer un plan DAO en O,O

C’est le cas le plus fréquent en commune, les plans DAO ne sont dans aucun système de coordonnées.

Du coup, on le géoréférence à la main.
