Géotraitements vectoriels

Objet

Il ne s’agit pas ici de dessiner des points / lignes / polygones mais d’agréger / délimiter et combiner des géométries.

Ces 3 termes résument tous les outils disponibles dans les logiciels qui apportent de la complexité.

Une méthode très utile pour ces opérations, qu’elles soient sur du vecteur ou du raster, est de commencer par faire un shéma de géotraitement.

Schéma de géotraitement

Géotraitement 1 = Délimiter

flowchart LR
  A[carreaux] --> C{intersecter}
  B[limites\nCommune] --> C{intersecter}
  C --> D[carreaux délimités]

Géotraitement 2 = Combiner

flowchart LR
  A[carreaux intérieur commune] --> C{combiner}
  B[carreaux limite commune] --> C{combiner}
  C --> D[carreaux combinés]

Géotraitement 3 = Fusionner

flowchart LR
  A[carreaux] --> B{discrétiser les valeurs \npour distinguer pauvres / riches}
  B --> C[carreaux avec nouvel attribut]
  C --> D{Agréger par nel attribut}
  D --> E[carreaux agrégés]

Données

les carreaux par dpt dans construction.gpkg (gros fichier = 260 M°)
les polygones des communes dans cours3.gpkg
les carreaux positionnés sur les limites des communes sont dans cours3.gpkg

Attention, il y a 2 communes en Martinique, la projection est différente (5490)

Délimiter

Sélectionner les carreaux de sa commune dans les carreaux départementaux. Cela va couper les carreaux, comme un pochoir.

Code

library(sf)

Linking to GEOS 3.13.1, GDAL 3.11.4, PROJ 9.7.0; sf_use_s2() is TRUE

Code

# lecture des données
bondy <- st_read("data/cours3.gpkg", "commune", quiet = T)
bondy <- bondy [bondy$code == 93010,]
car <- st_read("data/gros/construction.gpkg", "93",  quiet = T)
# intersection
inter <- st_intersection(car, bondy)
st_write(inter, "data/bondy.gpkg", "carreau", delete_layer = T,  quiet = T)
# carto
library(mapsf)
mf_map(inter, col = NA, border = "darkgoldenrod")
mf_layout("Découpage carreaux sur Bondy", "insee 2021\nOSM")

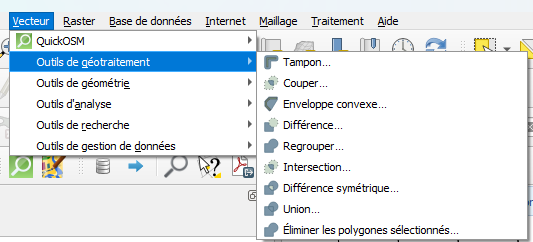

Egalement, zones tampons, enveloppes

Dans Arcgis

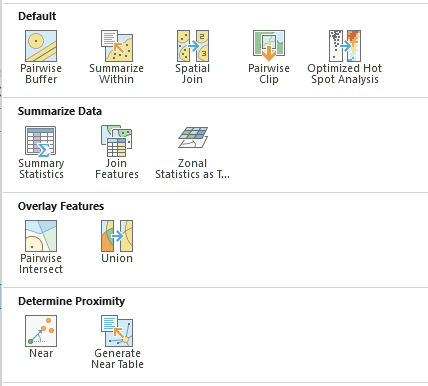

Quel outil ?

Etape 1 : charger les couches, lesquelles ?

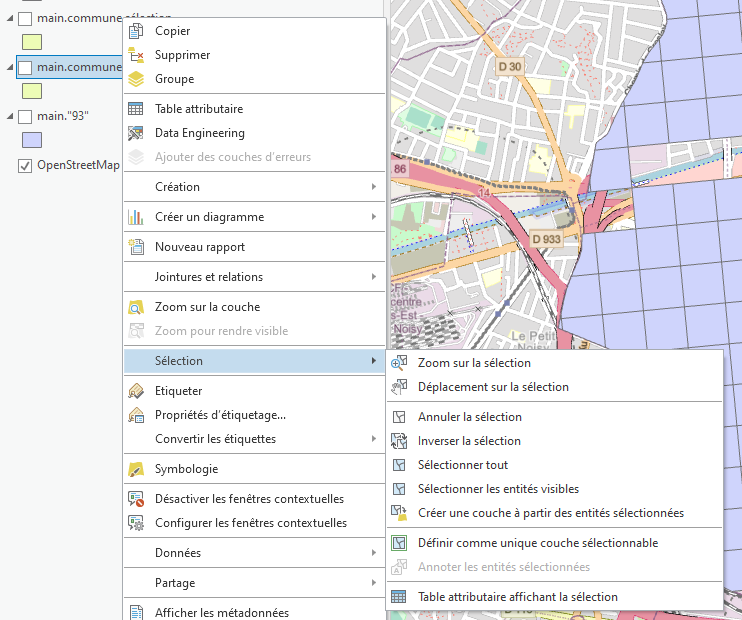

Etape 2 ; sélectionner la commune et enregistrer la sélection (clic droit)

Etape 3 : utiliser l’outil

Combiner

Union, différence

Code

car <- st_read("data/bondy.gpkg", "carreau" ,quiet = T)
carLimite <- st_read("data/cours3.gpkg", "carLimite", quiet=T)
carLimiteBondy <- carLimite [grep("93010", carLimite$lcog_geo),]

Code

mf_map(car, col= "cadetblue1", border = "yellow")
mf_map(carLimiteBondy, border = "deeppink4", col = NA, add = T)

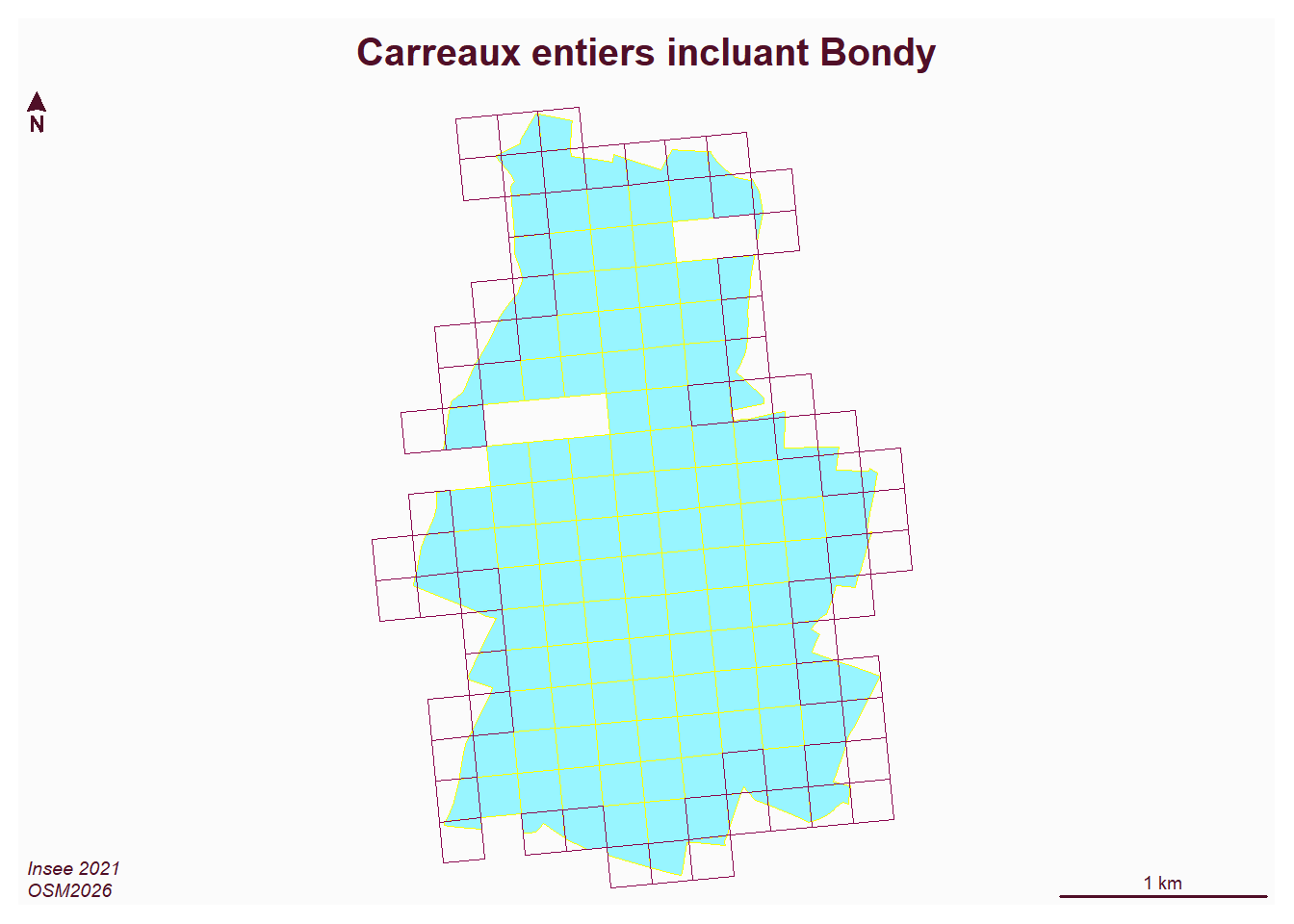

mf_layout("Carreaux entiers incluant Bondy", "Insee 2021\nOSM2026")

Dans Arcgis

étape 1 : on ne garde que la couche résultant de la délimitation

étape 2 : on charge les carreaux limites

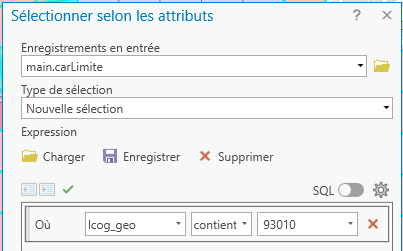

étape 3 : sélection attributaire (CTRL + T) et créer une nelle couche

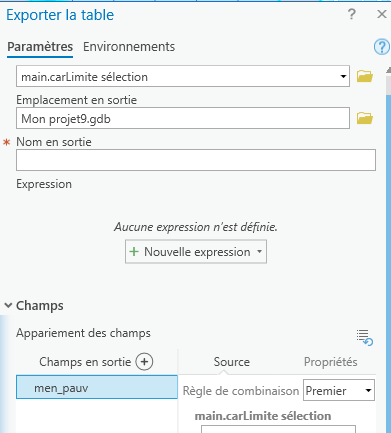

étape 4 : Données / Exporter les entités (ne garder que le champs ménage pauvre)

Pour sélectionner tous les champs : CTRL + A puis CTRL pour enlever men_pauv et SUPPR

Faire la même chose avec la découpe

étape 5 : réunir les 2 couches, trouver l’outil et l’utiliser

Fusionner

phase préparatoire

Un seul champs nécessaire pour l’agrégation

Code

car <- car [, "men_pauv"]
# 328
carLimiteBondy <- carLimiteBondy [, "men_pauv"]
## 99
tot <- rbind(car, carLimiteBondy)
st_write(tot, "data/bondy.gpkg", "carreauTot", quiet = T, delete_layer = T)

Agréger carreaux riches / carreaux pauvres

Code

library(sf)
car <- st_read("data/bondy.gpkg", "carreauTot", quiet = T)

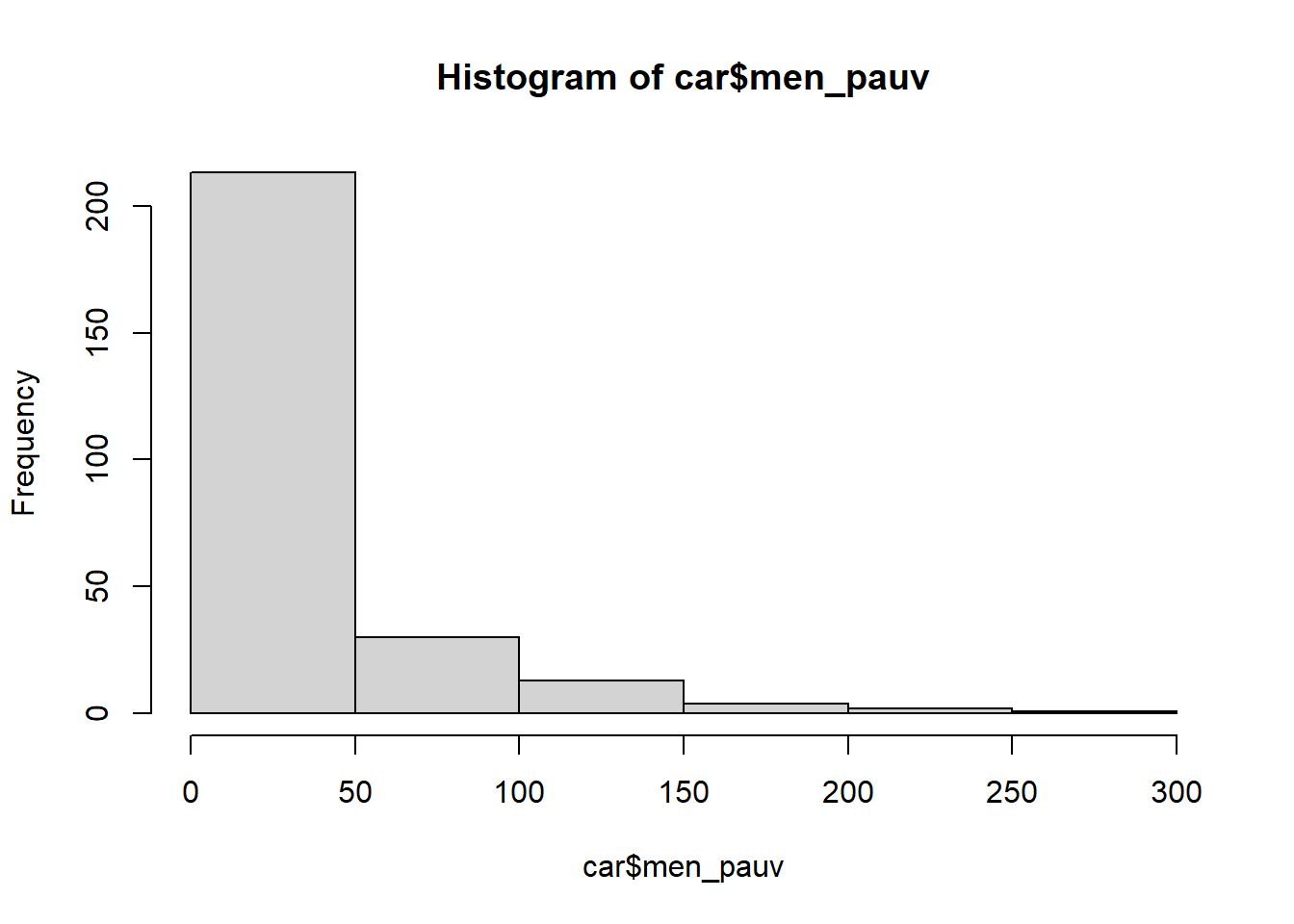

hist(car$men_pauv)

Code

summary(car$men_pauv)

   Min. 1st Qu.  Median    Mean 3rd Qu.    Max.
   0.00   10.00   20.00   33.32   33.50  285.00

Code

quantile <- quantile(car$men_pauv, na.rm = T)
car$men_pauv_rapport <- "moyen"
car$men_pauv_rapport [car$men_pauv < quantile [2]] <- "Moins de ménages pauvres"
car$men_pauv_rapport [car$men_pauv > quantile [3]] <- "Plus de ménages pauvres"
table(car$men_pauv_rapport)


Moins de ménages pauvres                    moyen  Plus de ménages pauvres
                      65                       69                      129

Code

rapport <- aggregate(car  [, c("men_pauv_rapport")], by = list(car$men_pauv_rapport), length)

Code

library(mapsf)
mf_map(rapport, type = "typo", var = "Group.1", border= NA, leg_title = "")

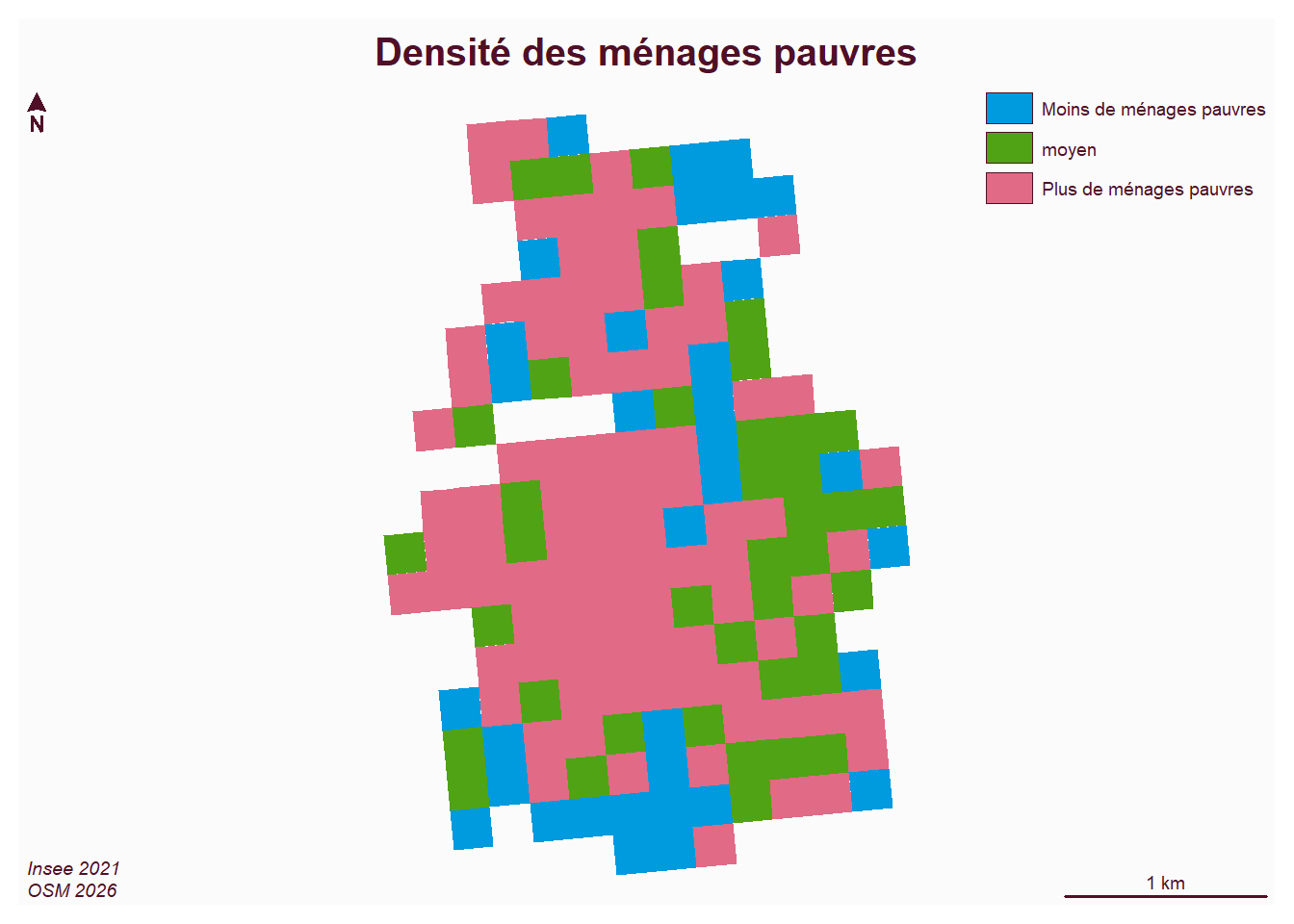

mf_layout("Densité des ménages pauvres", "Insee 2021\nOSM 2026")

Sous Arcgis

Etape 1 : supprimer les couches inutiles

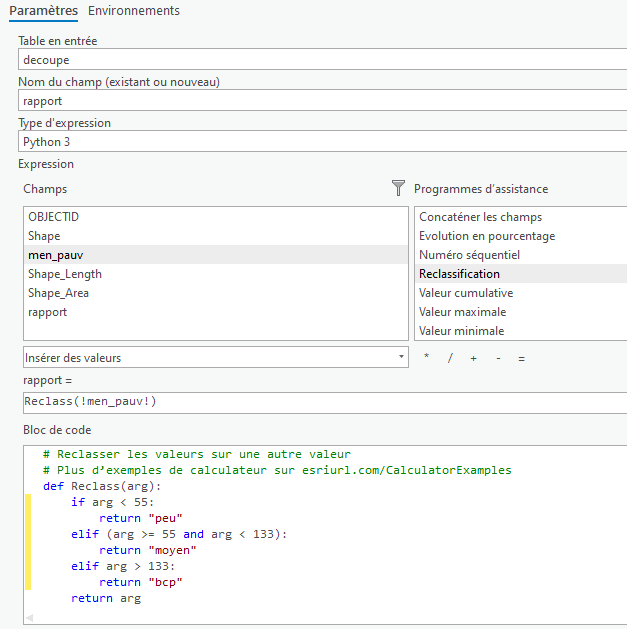

Etape 2 : recoder le champs menage pauvre

Etape 3 : quel outil pour fusionner en fonction des attributs ?
